镁合金凭借密度低、比强度高（相同重量下强度更高）、能减震降噪（阻尼性能好）的优势，被称作“21世纪的绿色工程材料”，是航空航天、轨道交通、汽车、3C电子、医疗等领域实现“轻量化”的首选。但它有个明显短板：自身强度不够高、怕高温、容易生锈，这些问题一直阻碍着它大规模应用。而稀土元素（RE）凭借独特的电子结构和化学活性，恰好成为突破这些短板的“关键钥匙”，让镁合金的性能实现质的飞跃。

一、稀土给镁合金的“四大升级buff”

稀土对镁合金的优化不是“表面功夫”，而是从微观结构改变性能，最终实现四大核心提升。

在固溶/析出强化维度，稀土能大量融入镁的晶体结构，且随温度变化融入量差异明显；冷却后还会形成细小均匀的“硬质颗粒”（如Mg₁₂RE、Mg₂₄RE₅），像“小钢筋”一样撑住结构，这使得镁合金常温、高温下的强度都大幅提高，尤其能抵抗高温变形（蠕变抗力），300℃时短时抗拉强度能达到180MPa以上（相当于每平方毫米能承受18公斤拉力）。

在晶粒细化维度，镁合金凝固时，稀土会聚集在熔体边缘，让局部成分不均产生低温区，为镁晶体提供更多“生长起点”，同时阻止晶体长得过大，这直接让镁合金的屈服强度（抵抗变形的初始强度）提高10%～30%，韧性也同步变好，压铸或轧制时不容易开裂。

在织构调控维度，稀土容易聚集在晶体边界，改变晶体内部的“滑移难度”，激活更多方向的变形路径，减少晶体“单向排列”的特性（削弱基面织构），最终让镁合金常温下能拉长的幅度（延伸率）从普通镁合金的6%～8%，提升到15%～25%，冲压成形性接近铝合金，不容易被压裂。

在耐腐蚀提升维度，稀土会先“吃掉”氧、氢、硫、铁等有害杂质，清理熔体；还能在材料表面形成致密的“氧化膜（RE₂O₃/MgO）”，挡住腐蚀介质；同时减少局部小范围的电化学腐蚀（微电偶腐蚀），这使得镁合金在盐雾环境下的腐蚀速率下降50%～80%，在海边等潮湿环境下能稳定使用30年以上。

二、常见的稀土镁合金：不同需求选不同“配方”

根据稀土种类和成分的差异，目前已形成多类“功能专一”的稀土镁合金，适配从高端装备到日常产品的不同需求。其中Mg-RE-Zr系的代表牌号是WE43，成分包含镁、4%钇、3%稀土和0.5%锆，主要依赖钇、钕、钆这几种稀土，它的性能特点是250℃时抗拉强度仍能保持在200MPa以上，耐腐蚀性也很优异，适合用于航空发动机机匣、导弹外壳这类对高温强度和耐蚀性要求高的部件。

Mg-Gd-Y-Zn系的代表牌号是VW94，成分是镁、9%钆、4%钇、1%锌和0.5%锆，以钆和钇为主要稀土元素，300℃时屈服强度能超过150MPa，高温抗变形能力强（抗蠕变指数m≥0.3），常用在超音速飞机舵面、汽车动力系统部件等需要承受高温的场景。

Mg-Sm-Zn-Zr系的代表是SM63，成分包含镁、6%钐、3%锌和0.6%锆，主要稀土元素是钐，成本比重稀土合金低30%，且200℃时的强度和WE43相当，性价比更高，适合用于轨道交通座椅骨架、电池托架这类民用大型部件。

Mg-La-Ce系的典型牌号是AE44，成分是镁、4%铝、4%稀土和0.3%锰，依赖镧和铈两种轻稀土，150℃时抗拉强度超过180MPa，而且熔化后流动性好、易填满模具，适合制造汽车油底壳、3C产品超薄散热外壳这类需要复杂成形的部件。

Mg-Y-Nd-Ag系的代表是QE22，成分包含镁、2.5%银、2%钕、0.7%钇和0.4%锆，主要稀土元素是钇和钕，强度和韧性平衡得很好，反复受力下也不容易损坏（疲劳极限>110MPa），常用在直升机变速箱壳体、卫星支架这类长期承受动态载荷的关键部件上。

三、稀土镁合金的“用武之地”：从天上到日常

随着性能升级，稀土镁合金已从航空航天等高端领域，慢慢走进生活场景，成为轻量化的“核心选手”。在航空航天领域，它被用于机头罩、座舱骨架、导弹挂架、卫星光学平台，能实现15%～25%的减重幅度，以卫星光学平台为例，减重后能搭载更多观测设备，还能减少火箭推进剂消耗，大幅提升探测能力和飞行航程，完美契合航空航天“克克计较”的减重需求。

在轨道交通领域，稀土镁合金用于高铁座椅骨架、行李架、电池箱体，单节高铁整车能减重1.2吨，能耗降低8%，按高铁年均运行10万公里计算，每列车每年能少消耗近1万度电，为“双碳”目标的实现提供了有力支撑。

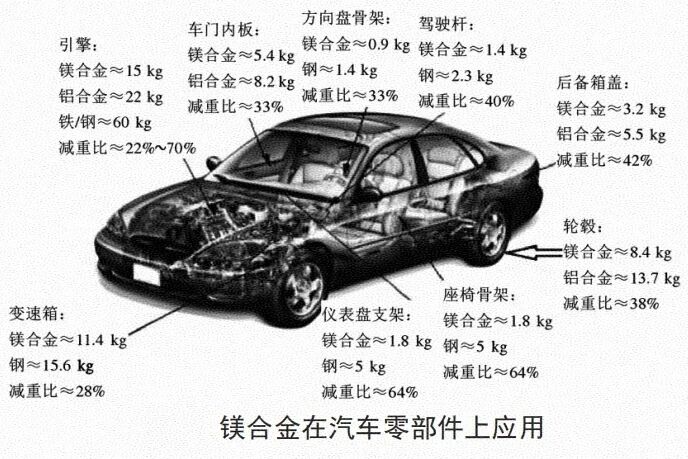

在汽车工业领域，它被应用在发动机支架、变速箱壳体、轮毂上，每辆车能减重60～80公斤，对燃油车来说，油耗能下降0.3L/100km（按年行驶2万公里算，每年能省60升油），对新能源车而言，也能间接提升续航里程，目前已在一汽、蔚来等车企的多款车型上批量使用。

在3C电子领域，稀土镁合金用于笔记本电脑外壳、无人机机身、5G滤波器腔体，即使厚度仅0.4毫米（约两张银行卡叠起来的厚度），仍能保持足够硬度，还能有效阻挡电磁干扰（屏蔽效果超60分贝），完美解决了3C产品“轻薄+散热+抗干扰”的核心痛点。

在生物医用领域，它被制成可降解骨钉、心血管支架，添加钇和钕后，材料每年的腐蚀厚度能控制在0.2毫米以内，强度和韧性与人体皮质骨接近，植入后能慢慢被人体吸收，让患者不用再经历“取钉手术”，大幅减少了治疗过程中的痛苦。

四、未来展望：稀土镁合金会更“接地气”接下来，稀土镁合金会朝着“更便宜、更全能、更环保”的方向发展。在成本控制上，会重点开发以钐、镧、铈为主的轻稀土合金，把贵价的钆、钇用量减少一半以上，让更多民用产品能用上这种高性能材料；在性能优化上，会通过“稀土+钙、锶、铋”等多种元素搭配，实现合金强度、韧性、耐腐蚀性、导热性的协同提升，适配更多复杂场景；在工艺革新上，会推广半固态压铸（金属半融化状态压铸，减少缺陷）、激光增材制造（3D打印金属部件）、高真空压铸（避免气泡）等技术，做出更复杂、更薄的部件；在环保层面，会建立稀土回收体系，让稀土回收利用率超过90%，形成“生产-使用-回收-再生产”的闭环产业链，减少资源浪费。如今，稀土镁合金正从实验室研究稳步走向工厂量产，成为支撑轻量化、节能减排和高端制造的关键材料。未来，这一“更轻、更强韧、更环保”的合金家族，会在更多领域发挥作用，让我们的生活更绿色、更高效。

稀土元素（Rare Earth Elements,REE）作为镁合金的"工业维生素"，通过多元合金化显著提升材料性能。根据原子序数及特性差异，稀土元素分为：

轻稀土（LRE）：

镧（La）、铈（Ce）、镨（Pr）、钕（Nd）、钷（Pm）、钐（Sm）、铕（Eu）

重稀土（HRE）：

钆（Gd）、铽（Tb）、镝（Dy）、钬（Ho）、铒（Er）、铥（Tm）、镱（Yb）、镥（Lu）、钇（Y）、钪（Sc）

作用机理：

晶粒细化：Ce（铈）在凝固时偏聚晶界，使晶粒尺寸从300μm降至20-40μm，提升强度。

相组成优化：Y（钇）与Mg形成Mg₂₄Y₅强化相，使抗拉强度提升50%。

腐蚀抗性增强：Gd（钆）通过形成致密氧化膜，使腐蚀电流密度降低2个数量级
