近日，中国科学技术大学稀土学院等单位的研究团队发表了一项关于Nd-Ce-Fe-B烧结磁体的重大研究成果。该研究通过粒界改性和磁硬化的协同作用，成功提高了含铈永磁体的矫顽力，这一发现为低成本永磁材料的开发提供了新的思路。

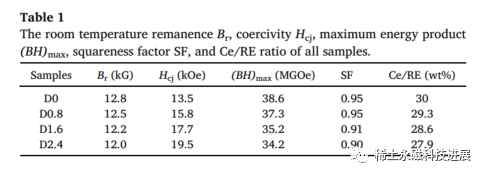

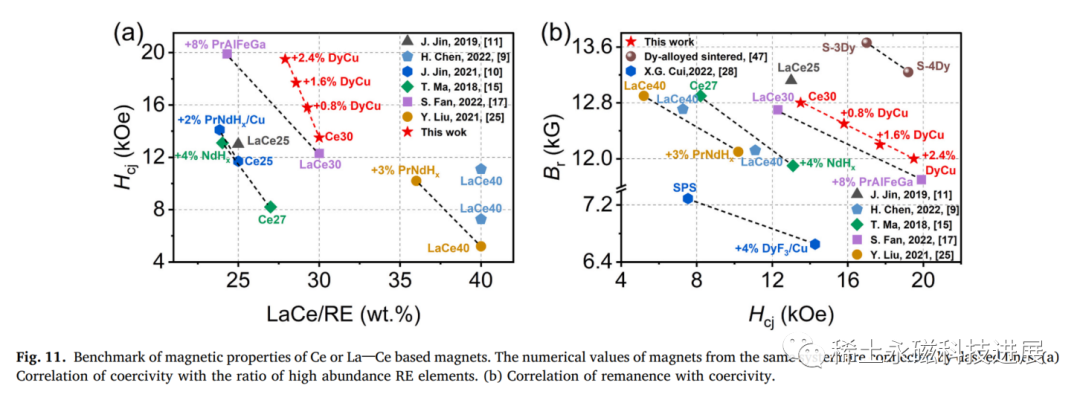

据悉，这项研究在Nd-Ce-Fe-B烧结磁体中引入了Dy-Cu合金，通过改变磁体的微观结构和相成分，成功将矫顽力提高到19.5 kOe。这一成果表明，通过精心设计的底物和合金添加剂，即使在较高铈含量的情况下，也能显著提升磁体的磁性能。

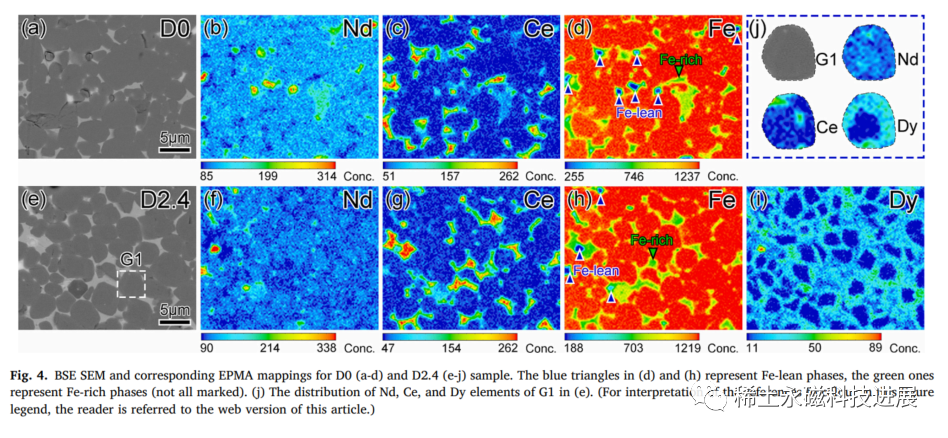

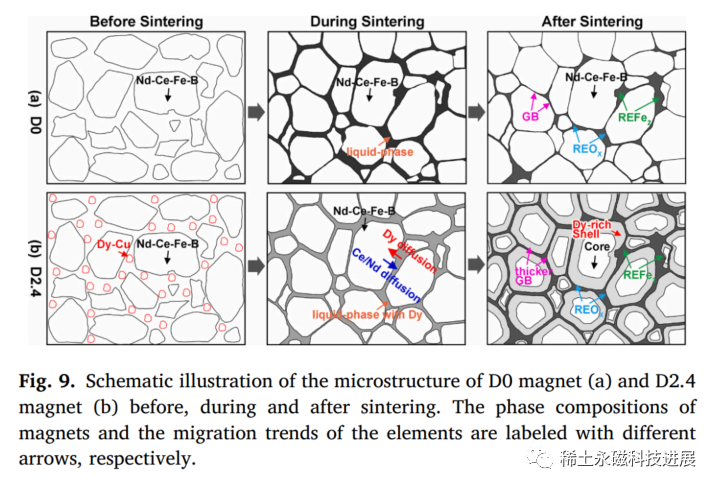

研究团队利用一系列先进的材料表征方法和微磁模拟技术，系统地研究了粒界改性和磁硬化对Nd-Ce-Fe-B烧结磁体矫顽力的影响。研究结果表明，Dy的引入显著提高了磁体的各向异性场，从而提高了其矫顽力。同时，Dy-Cu合金的加入还改善了磁体的热稳定性，使其在高温环境中的应用成为可能。

该研究的成功，不仅在理论上丰富了稀土永磁材料的研究，也为实际应用中高性能、低成本的永磁材料的开发提供了重要指导。这一突破性成果预示着Nd-Ce-Fe-B烧结磁体在未来能源、电机等领域的广泛应用。

论文信息附录：

发表时间：2024年12月7日

发表期刊：Materials Characterization

论文标题：Synergistic grain boundary modification and magnetic hardening for coercivity enhancement in Nd-Ce-Fe-B sintered magnets with Dy–Cu addition

论文作者：Rongshun Lai,Qiang Ma,Zhiteng Li,Yangyang Zhang,Haibo Xu,Zhibin Li,Renjie Wu,Baogen Shen

论文单位：中国科学技术大学稀土学院，赣江创新院中国科学院，宁波材料技术与工程研究所中国科学院

论文DOI：https://doi.org/10.1016/j.matchar.2023.113527
